玩具喷涂公司-沸石转轮吸附浓缩工程案列

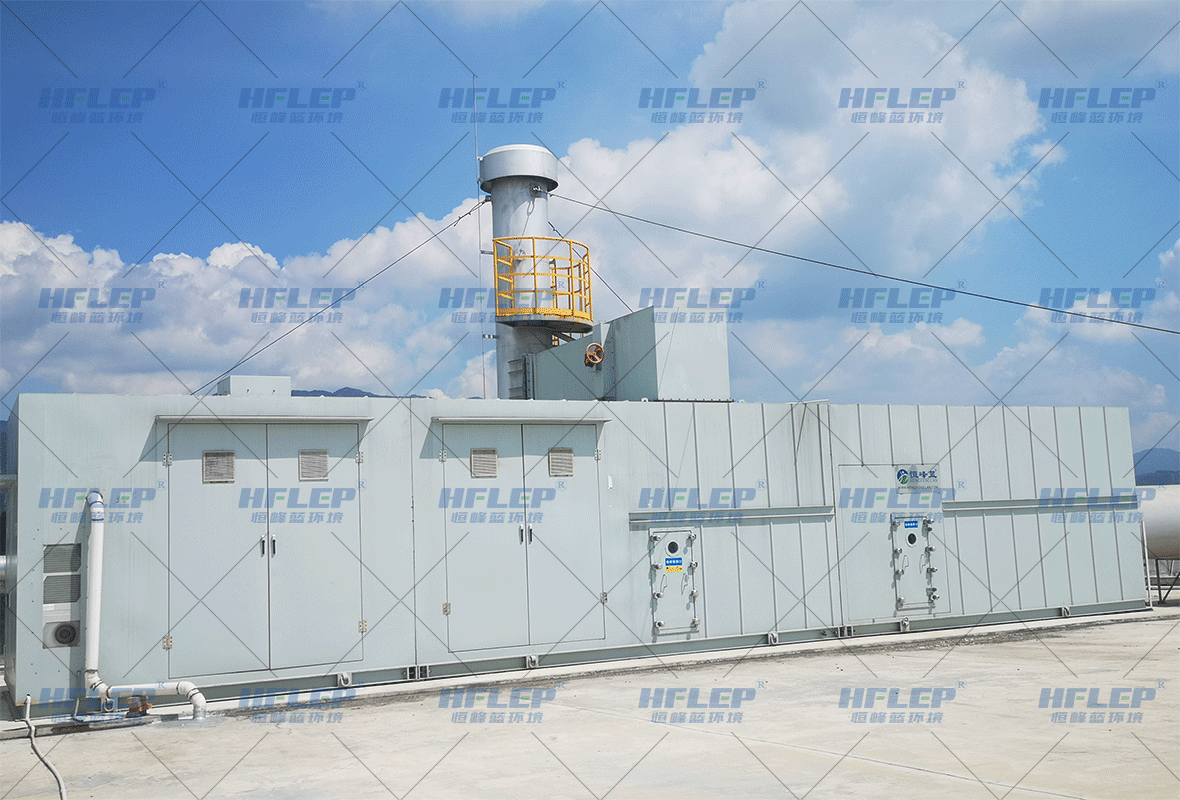

项目名称:清远某玩具喷涂废气治理项目

项目概况∶本项目对玩具用品喷涂车间产生有机废气进行治理，废气主要成分为乙酸乙酯、苯、甲苯及二甲苯等挥发性有机废气，废气处理风量:4000m3/h ,废气浓度约为300-500mg/m3.

处理规模∶处理风量:40000m3/h，设备套数:1套

处理工艺采用∶湿式射流水洗(多管)+沸石转轮吸附浓缩+催化燃烧工艺(一体化系统);

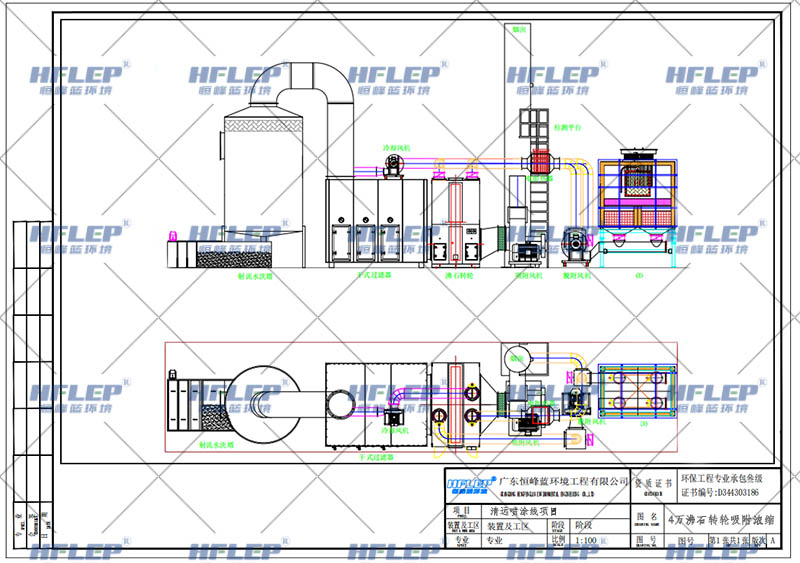

项目处理方案∶本项目采用湿式射流水洗(多管)+千式过滤+沸石转轮吸附浓缩+催化燃烧工艺(一体化系统)工艺处理。有机废气经过管道收集，进入预处理湿式射流塔除去漆雾、酸性及颗粒物的净化。净化后气体引入千式过滤器除去颗粒物和对沸石吸附有害物质，除去后的有机废气随后送至沸石吸附床装置，废气中的VOCs成分被沸石吸收后达标排放至大气中。当沸石吸附床饱和后通过电加热高温(100-180℃)脱附VOCs物质，脱附后的高浓度有机废气直接进入催化燃烧co，通过贵金展的加速氧化高浓度废气，在( 250-380℃ ）高温中净化氧化成无害的二氧化碳（CO2)和水蒸气(H20 )并达标排放至大气中。


执行治理标准︰经处理后的废气排放满足《表面涂装（汽车制造业)挥发性有机物排放标准》(DB44/816-2010 )中相关排放限值。
